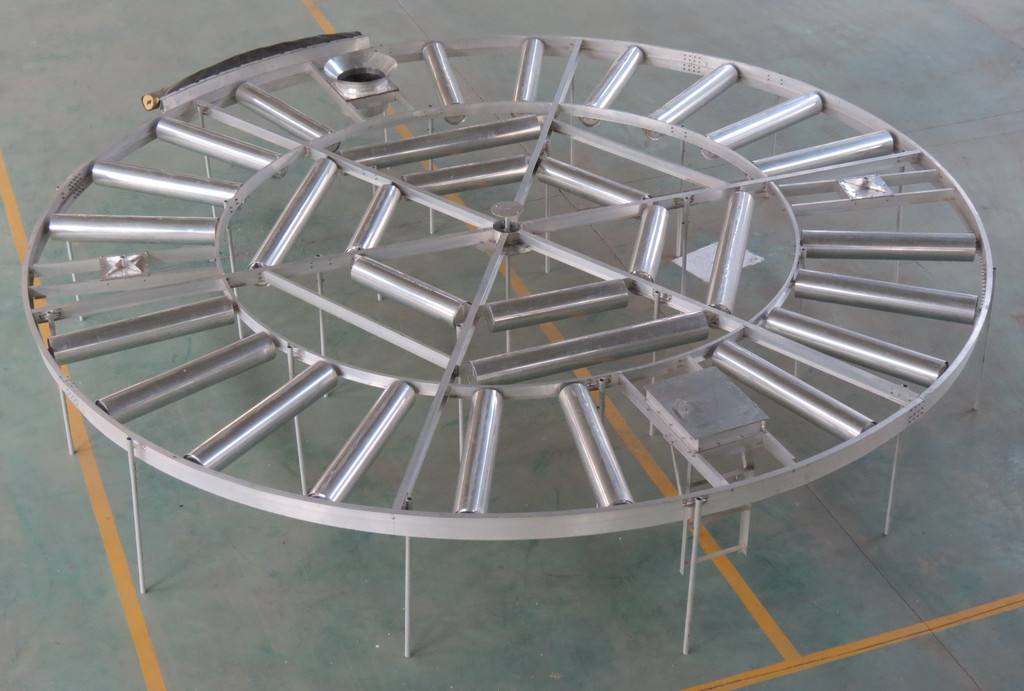

組裝式六邊形鋁制內浮盤
日期：2017-10-21 / 人氣：9972
新型組裝式內浮結構特點:
◆ 特有的蛛網狀六邊形結構
新型式內浮采用了特有的蛛網狀仿生六邊形結構，因而在使用相同總量的材料時，其結構強度大、穩定性好。
◆ 小尺寸多浮子分布，增加運行可靠性
采用比其他廠家較小尺寸的浮子，因而浮子數量多，使浮子泄露造成整個浮盤的傾斜、卡盤現象，增大了浮盤的可靠性。
◆ 采用小尺寸的浮子，使浮子離面板之間的距離小，骨架下端在液面以下，因而骨架與骨架之間分割液面，使液面形成許多的小氣室。小氣室對運行中產生的液面波動有較好的阻尼作用，吸收運動時產生的沖擊，確保運行平穩。
◆ 外圈浮子集中分布，保證密封運行可靠、平穩新型組裝式內浮采用了獨特的浮子布置形式，其中，在外圈、沿周邊密封帶附近，均勻設置了多個浮子，使密封帶受力 均勻，用于克服浮盤在運行過程中產生的密封與罐壁之間的摩擦，同時也增加了密封帶附近的結構鋼度，從而保證了浮盤密封帶的運行安全。不會出現卡盤現象。
采用特制鋁管作為浮子管
新型組裝式浮盤專門定制，采用了用于浮子的鋁合金管，因而無軸向焊縫，減少了泄露的可能性。
節能、降耗
節能效果顯著，可達到 98% 以上，浮盤設計確保油氣空間最小，有效減少了介質的蒸發量，降耗率達到 98% 。使用安全，減少環境污染。
儲罐利用率高
由于油氣空間小 ，一般低于 90MM ，整個結構只有 300MM 厚，因此相比較其他浮盤增加了儲罐空間，提高儲罐的儲存利用率。
安全簡易、迅速、維修成本低
浮盤安裝用螺栓連接，無需焊接，特別適用于改造罐；零部件實現模具化、標準化生產，互換性能好。

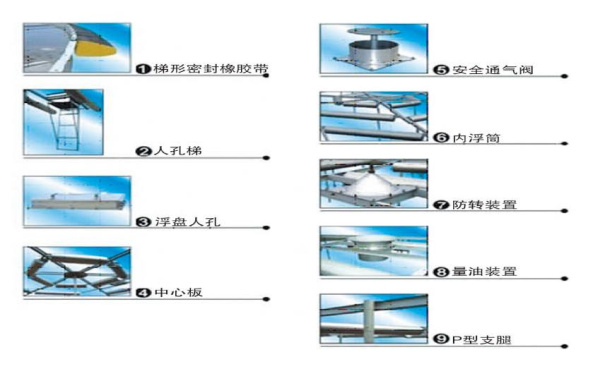

浮子：采用鋁合金板、冷拔成形的無縫鋁管制成浮筒，確保浮筒不會漏油，其浮力設計超過浮盤總重量的兩倍。
組合骨架：標準化的鋁合金組合骨架，邊緣板設計確保浸入儲液中≥ 100mm 。
防轉機構：用垂直張緊的不銹鋼鋼絲繩索，使浮盤維持在中心位置，防旋轉裝置安裝在浮頂邊緣，增大翻轉力矩，有效防止浮盤旋轉及傾斜。
通氣閥：按 API 標準 H.6.2 設計的排氣閥排放面積不小于 0.8 ㎡，并能根據罐內壓力自動開關調節
浮盤人孔：人孔設計開啟自如，保證安裝，維修人員順利地自由上下，周邊用符合介質條件的密封條密封，下框浸入液面不小于 100mm , 密封效果良好。
支腿 / 可調支腿：浮盤下部設有符合安裝，維修時用以支撐的支腿，支腿條用鋁合金管材制作，分布均勻 ，其承載能力大于浮盤臨界壓力，并可根據罐底結構自由調整高度。
量油孔：根據儲罐計量方式的要求進行設計、制造，其下部浸入液面不小于 100mm , 上部有彈性橡膠膜封閉。
